La Pintana se extiende sobre la cuenca del río Maipo, con una geología dominada por depósitos finos de origen fluvial y lacustre que presentan un desafío constante para la cimentación. Las arcillas y limos de alta plasticidad que encontramos en sectores como Santo Tomás o El Roble, combinados con un nivel freático que en años lluviosos aflora a menos de 1.5 metros, generan una capacidad de soporte insuficiente para estructuras convencionales. En este escenario, el diseño de columnas de grava mediante vibrosustitución se convierte en una solución de mejoramiento que transforma un perfil blando en un composite suelo-columna con rigidez y drenaje controlados. La técnica, que ejecutamos con vibradores eléctricos de alta frecuencia, permite densificar el suelo circundante y crear elementos granulares compactados de hasta 80 cm de diámetro, trabajando en conjunto con un estudio de SPT previo para calibrar la energía de compactación requerida.
En suelos finos de La Pintana, una columna de grava bien diseñada reduce los asentamientos totales en más del 60% y acelera la consolidación de años a semanas.
Método y cobertura
Uno de los errores que más observamos en La Pintana es asumir que cualquier vibrador alcanza la densificación necesaria en suelos con contenido de finos superior al 20%. La realidad es que las arcillas limosas de la comuna, con índices de plasticidad entre 15 y 30, no densifican por vibración simple; requieren un diseño de columnas de grava que contemple la sustitución controlada del suelo, donde el bulbo granular compactado asume gran parte de la carga mientras acelera la consolidación radial actuando como dren vertical. Nuestro protocolo de diseño parte de la granulometría del material de aporte —grava limpia de 20 a 75 mm— y define la malla triangular con separación entre 1.8 y 2.5 metros en función de la carga admisible objetivo. Complementamos el análisis con ensayos Proctor para verificar la compactación del material granular en sitio, y con un perfil de resistividad eléctrica que ayuda a mapear la continuidad de los estratos blandos antes de definir la profundidad de las columnas. La capacidad portante final de la celda unitaria mejorada suele superar los 180 kPa, incluso cuando el suelo natural apenas alcanzaba 50 kPa.

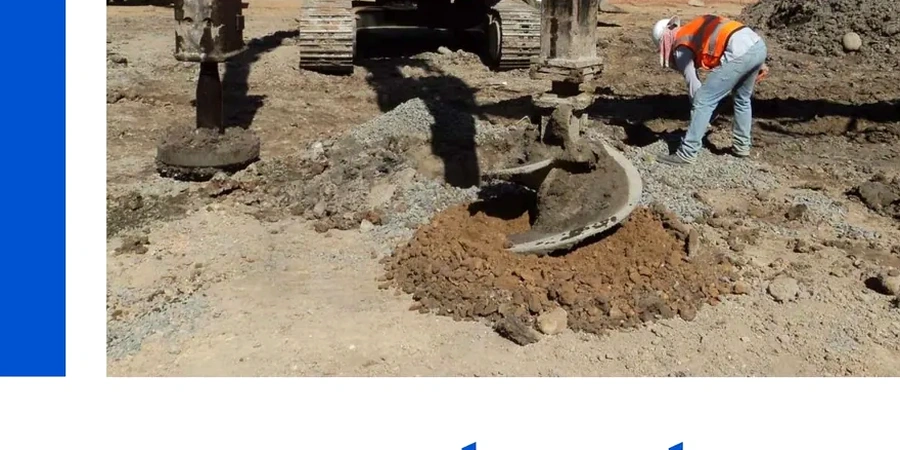

Imagen técnica de referencia — La Pintana
Contexto regional
Recordamos un proyecto de viviendas sociales de tres pisos en el sector de La Platina, donde la constructora inicialmente optó por zapatas corridas sin mejoramiento. A los dos años, los muros presentaban grietas diagonales de más de 3 mm, y los niveles de piso mostraban asentamientos diferenciales de hasta 12 cm. Al investigar, detectamos un estrato de limo orgánico de 4 metros de espesor con resistencia al corte no drenado inferior a 15 kPa, completamente subestimado en el estudio original. Tuvimos que recalcular el diseño de columnas de grava con un factor de reemplazo del 25% para redistribuir las cargas, perforando 9 metros hasta alcanzar el estrato competente de grava aluvial. Este caso ilustra por qué en La Pintana, donde la variabilidad lateral de los depósitos es alta, el diseño de columnas de grava debe validarse con sondeos cada 25 metros como mínimo.
Definimos la geometría de la malla, el diámetro, la profundidad y la energía de compactación necesaria mediante modelos de elementos finitos que simulan el comportamiento acoplado de consolidación radial y transferencia de carga. El entregable incluye memorias de cálculo con verificación de capacidad portante última, asentamientos residuales y estabilidad global del conjunto mejorado.
02
Control de Calidad en Ejecución de Columnas de Grava
Supervisamos la instalación registrando parámetros en tiempo real: profundidad de punta, amperaje del vibrador, consumo de material granular por metro lineal y velocidad de extracción. Realizamos pruebas de carga estática sobre columnas aisladas y ensayos de penetración dinámica entre columnas para validar la densificación del suelo circundante.
Estándares relevantes
NCh3171: Diseño y construcción de columnas de grava, NCh 1516: Standard Test Method for Standard Penetration Test (SPT), NCh 1534-1: Standard Test Methods for Laboratory Compaction (Proctor), Eurocódigo 7 (EN 1997-1:2004): Proyecto geotécnico – Reglas generales
Material audiovisual
FAQ
¿Qué rango de inversión tiene el diseño y ejecución de columnas de grava en La Pintana?
Para un proyecto de mejoramiento con columnas de grava en La Pintana, la inversión se sitúa entre $784.000 y $2.145.000, dependiendo principalmente de la profundidad de tratamiento, el número de columnas y la accesibilidad del equipo de vibrosustitución. Factores como la necesidad de pre-barrenado en estratos cementados o el transporte del material de aporte desde canteras del Cajón del Maipo pueden ajustar el presupuesto final.
¿Cómo se verifica que las columnas de grava están bien ejecutadas?
El control de calidad incluye el registro continuo de parámetros de instalación (profundidad, amperaje, consumo de grava), pruebas de carga estática sobre columnas instrumentadas para medir la curva asentamiento-carga, y ensayos de penetración dinámica ligera (DPL) o SPT entre columnas para confirmar que el suelo ha alcanzado la densificación proyectada.
¿En qué tipo de suelos de La Pintana es más efectiva la vibrosustitución?
La técnica es particularmente efectiva en los limos arenosos y arcillas blandas que predominan en la cuenca de La Pintana, con resistencia al corte no drenado entre 15 y 50 kPa. En suelos con contenido de finos superior al 30%, la vibrosustitución actúa principalmente por reemplazo y refuerzo, no por densificación, por lo que el diseño debe ajustar el factor de reemplazo de área.
¿Qué normativa chilena regula el diseño de columnas de grava?
El diseño se rige por la norma NCh3171, que establece los requisitos para el diseño y construcción de columnas de grava como sistema de mejoramiento de suelos. Adicionalmente, aplicamos los lineamientos de la NCh433 para la verificación sísmica del conjunto mejorado, y la NCh1508 para estudios de mecánica de suelos complementarios.
