Uno de los errores más costosos que vemos en la comuna es asumir que el subsuelo es homogéneo porque la superficie parece plana. La Pintana, asentada sobre la cuenca de Santiago, esconde variaciones laterales importantes en la conductividad del terreno, desde lentes de ceniza volcánica hasta paleocanales del Maipo que hoy están secos.
Cuando una constructora solicita un estudio de resistividad eléctrica y SEV solo para cumplir, sin integrarlo al diseño de fundaciones, el riesgo de encontrar una interfase de alta salinidad o un nivel freático somero a mitad de la excavación se multiplica. Nosotros articulamos la prospección geoeléctrica con los sondeos SPT para verificar contacto de estratos, y con el ensayo CPT en sectores donde la arcilla plástica del valle necesita una lectura continua de punta. Así el modelo de resistividad no es un dato aislado, sino un insumo que calza con la mecánica real del suelo.
Un SEV bien calibrado en los suelos finos de La Pintana reduce la incertidumbre del modelo geotécnico en más del 40%, evitando rediseños de último minuto.
Método y cobertura
La geología superficial de La Pintana está dominada por depósitos aluviales finos y cenizas volcánicas retransportadas, lo que genera una estratigrafía con contrastes de resistividad muy marcados entre los 2 y 18 metros de profundidad.

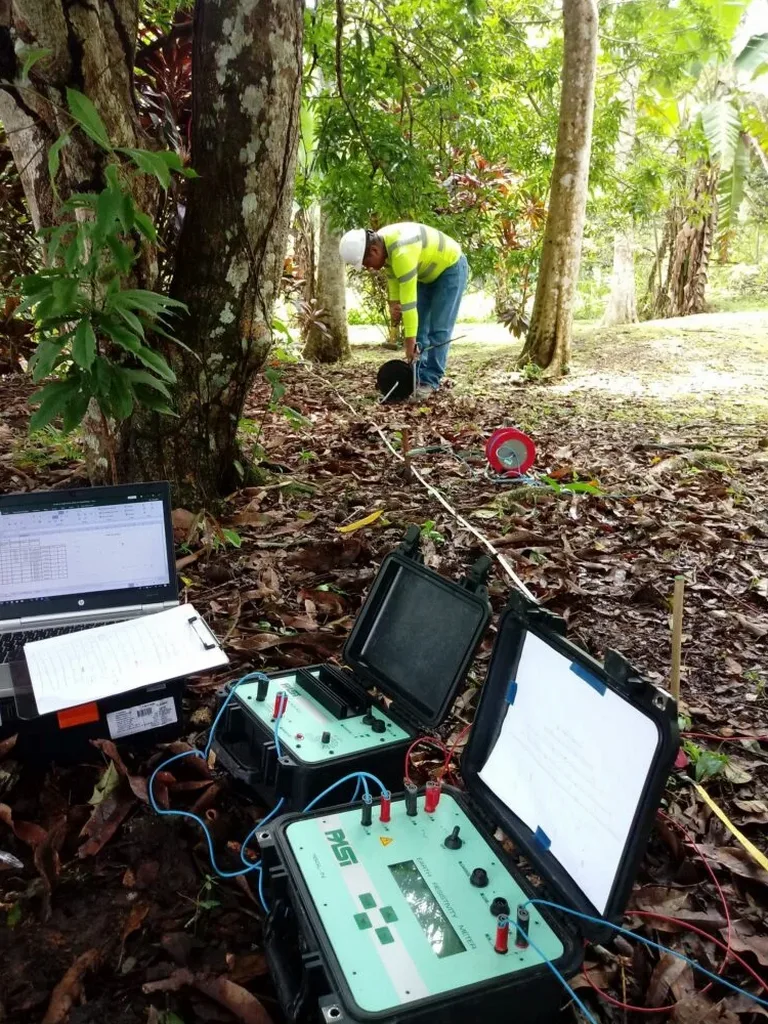

Cuando ejecutamos un SEV con arreglo Schlumberger de hasta 200 metros de apertura, podemos diferenciar la arcilla limosa saturada (5–20 ohm-m) de un estrato de grava arenosa limpia (superior a 80 ohm-m), e incluso detectar el bulbo de contaminación salina donde la resistividad cae por debajo de 2 ohm-m. El equipo técnico procesa las curvas de resistividad aparente con software de inversión robusto, aplicando criterios de la norma NCh 3328.
En zonas con interferencia electromagnética por las líneas de alta tensión que cruzan la comuna, compensamos el ruido con filtros notch y repeticiones de lectura en horarios de menor consumo, asegurando una desviación estándar inferior al 5% en cada punto de medición. Combinamos estos perfiles con
calicatas en puntos de control para calibrar visualmente la litología interpretada.
Contexto regional
Un proyecto de vivienda social en el sector de El Castillo nos enseñó lo frágil que puede ser un cronograma cuando se subestima la agresividad del subsuelo. La constructora había diseñado fundaciones superficiales asumiendo un suelo tipo II según NCh433, pero durante el movimiento de tierras apareció un lente de suelo orgánico con resistividad de apenas 1.8 ohm-m, indicativo de alta concentración de sales y humedad permanente.
El hallazgo obligó a modificar el tipo de hormigón a sulfato-resistente y profundizar las zapatas en un 30%, con el consiguiente sobrecosto y atraso de tres semanas. Si hubieran realizado un tendido SEV previo en grilla, esa anomalía conductiva habría quedado mapeada en planta y sección, permitiendo ajustar el presupuesto desde la etapa de anteproyecto. En La Pintana, donde la napa freática fluctúa estacionalmente entre 3 y 8 metros, la resistividad eléctrica actúa como un detector temprano de zonas de saturación que comprometen tanto la capacidad de soporte como la durabilidad de las estructuras de hormigón.
FAQ
¿Qué profundidad máxima alcanza el estudio SEV en los suelos de La Pintana?
Con un arreglo Schlumberger de 200 metros de apertura alcanzamos profundidades de investigación de hasta 50 metros en condiciones favorables. La profundidad real de penetración depende de las capas superficiales conductoras; en las arcillas limosas típicas de la comuna solemos obtener lecturas confiables hasta los 35-40 metros, lo que cubre con holgura la zona de influencia de fundaciones de edificios de media altura.
¿Cuánto cuesta un estudio de resistividad eléctrica para un loteo en La Pintana?
El rango de inversión para una campaña de resistividad eléctrica y SEV en un terreno de aproximadamente 2 hectáreas se sitúa entre $296.000 y $464.000, variando según la densidad de puntos de sondeo, la longitud de los tendidos ERT y la necesidad de integrar calibración con calicatas o ensayos de penetración.
¿El estudio de resistividad sirve para clasificar el tipo de suelo sísmico según NCh433?
El método geoeléctrico por sí solo no clasifica el suelo sísmico, pero aporta la geometría de los estratos y la profundidad del basamento resistivo. Al integrar la resistividad con ensayos SPT o MASW en los mismos puntos, podemos correlacionar la velocidad de onda de corte con la litología interpretada y así delimitar con precisión los contactos entre suelo tipo II, III o IV, tal como exige el decreto supremo 61.
