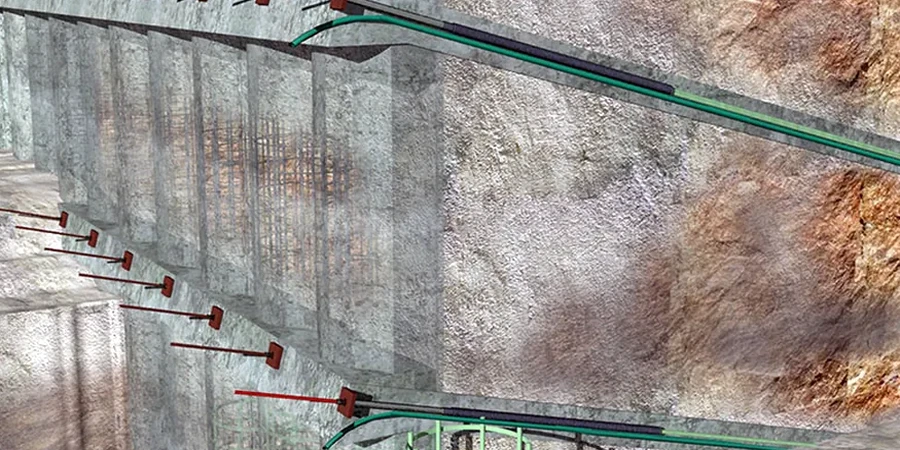

La Pintana dejó de ser suelo agrícola para convertirse en un núcleo urbano denso sobre depósitos fluviales y cenizas volcánicas. Esa transición, acelerada desde los años 80, obliga a confinar excavaciones y estabilizar taludes en espacios cada vez más reducidos. El diseño de anclajes activos y pasivos responde exactamente a ese desafío: transferir cargas de tracción a estratos competentes cuando el espacio lateral no existe. En la comuna trabajamos sobre la Terraza Fluvial del Maipo, donde la granulometría varía entre gravas arenosas y limos finos, exigiendo longitudes de bulbo y criterios de adherencia específicos. Un mal dimensionamiento aquí no es teórico: se traduce en deformaciones visibles en viviendas colindantes o en muros de contención que pierden verticalidad. Por eso cada diseño parte de un ensayo de penetración SPT que calibra la fricción lateral, y se complementa con la evaluación de estabilidad de taludes si la excavación supera los 3 metros.
Un anclaje bien diseñado en La Pintana debe resistir cargas sísmicas sobre suelos que cambian de volumen con la humedad estacional.
Contexto regional
La NCh433 modificada en 2012 y el DS61 exigen que toda estructura de contención en suelo tipo III o IV contemple el efecto sísmico. En La Pintana, los depósitos finos sobre el acuífero del Maipo clasifican frecuentemente como sitio tipo III, amplificando las aceleraciones en superficie. Un anclaje diseñado solo para carga estática puede ceder durante un sismo moderado si el cono de arrancamiento se intersecta con la zona activa de la excavación. El riesgo principal no es la rotura del acero, sino la falla progresiva por adherencia cuando el suelo pierde confinamiento lateral. En pasivos, eso significa deformaciones excesivas del muro; en activos, pérdida de carga de bloqueo y redistribución no prevista de tensiones. Por eso cada diseño incluye ensayos de arrancamiento en obra sobre al menos el 5% de los anclajes, verificando la carga última antes de aplicar la tensión de servicio. Ignorar el monitoreo de cargas durante la excavación es un error que en esta comuna se paga con grietas en las propiedades vecinas.
FAQ
¿Cuál es el costo de diseñar anclajes en La Pintana?
El diseño de anclajes activos o pasivos en La Pintana tiene un rango de precio entre $481.000 y $2.060.000, dependiendo del número de líneas de anclaje, la profundidad de la excavación y si se requieren ensayos de arrancamiento previos. Este valor incluye la memoria de cálculo sísmico según NCh2369 y los planos de detalle.
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se tensa contra la estructura inmediatamente después de la inyección, aplicando una carga de bloqueo que controla las deformaciones desde el inicio. El anclaje pasivo no se tensa; entra en carga solo cuando el suelo o la estructura se deforman. En La Pintana usamos activos cuando hay viviendas colindantes a menos de 3 metros del borde de excavación.
¿Qué ensayos de suelo necesito antes del diseño de anclajes?
Se requiere al menos un ensayo SPT cada 30 metros lineales de muro para estimar la fricción lateral, complementado con granulometría y límites de Atterberg para clasificar el suelo fino. Si hay napa freática, añadimos un ensayo de permeabilidad in situ. En suelos limosos como los de La Pintana, recomendamos un ensayo de arrancamiento de prueba antes del diseño definitivo.
¿Qué normativa sísmica aplican al diseño de anclajes aquí?
Aplicamos la NCh2369 para el cálculo de cargas sísmicas en la contención, y la NCh433 para clasificar el tipo de suelo y el espectro de diseño. En La Pintana, con suelos tipo III frecuentes, la aceleración efectiva puede superar 0.35g, lo que incrementa la longitud de bulbo necesaria respecto a un cálculo estático puro.
