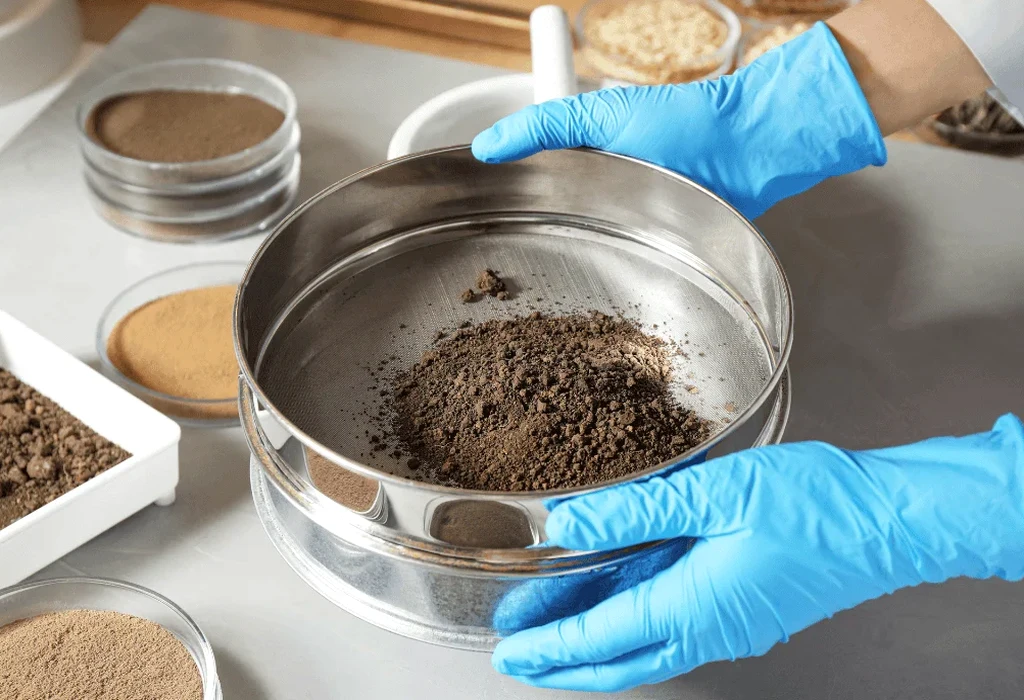

La norma NCh1508 establece los requisitos para la clasificación de suelos en Chile. En La Pintana, una comuna donde el 85% del territorio presenta depósitos de ceniza volcánica y limos arcillosos del río Maipo, cumplirla exige un control granulométrico riguroso. Nuestro laboratorio opera bajo la acreditación ISO 17025 para el ensayo NCh 165, que combina tamizado mecánico para la fracción gruesa y el método del hidrómetro para partículas menores a 75 micrones. Esta dualidad técnica es la única forma de obtener la curva completa que exigen los cálculos de capacidad de soporte en zapatas y losas de fundación sobre los suelos expansivos tan comunes en sectores como El Roble o Santo Tomás. El resultado define el coeficiente de uniformidad y el diámetro efectivo D10, parámetros que ningún diseño de drenaje o filtro puede obviar en esta zona sur de Santiago.
La curva granulométrica completa de La Pintana revela la historia sedimentaria del Maipo: el hidrómetro descubre lo que el tamiz no ve.
Contexto regional
La Pintana se ubica en la zona sísmica 2 de la NCh433.Of1996 modificada en 2012, con un factor de aceleración efectiva A0 de 0.30g. Los limos arenosos saturados del sector de Mapuhue, cuando son mal caracterizados granulométricamente, pueden inducir asentamientos diferenciales severos durante un evento sísmico. El riesgo no es solo estructural, sino también hidráulico. En las 79 hectáreas del Parque Mapuhue y sus alrededores, la presencia de finos plásticos no detectados a tiempo ha provocado el colapso de colectores de aguas lluvia por obstrucción de drenes diseñados con un D15 incorrecto. Un análisis granulométrico por hidrómetro permite calcular con precisión ese diámetro crítico y evitar que un suelo clasificado a simple vista como 'arenoso' se comporte como un lodo inestable cuando sube la napa freática en invierno. Ignorar la fracción fina es apostar contra la geología local.
FAQ
¿Qué diferencia hay entre un análisis granulométrico solo con tamices y uno que incluye hidrómetro?
El tamizado mecánico solo retiene partículas hasta la malla N°200 (75 µm). En La Pintana, muchos suelos tienen más del 50% de partículas finas que pasan esa malla. Sin el hidrómetro, usted desconoce la proporción real de limos y arcillas, lo que lleva a errores en la clasificación USCS y en el diseño de filtros o drenajes. El hidrómetro NCh 165 mide la densidad de la suspensión a lo largo del tiempo y calcula el diámetro equivalente de las partículas por la ley de Stokes.
¿Cuánto cuesta un análisis granulométrico completo en La Pintana?
El servicio de granulometría con tamices más hidrómetro tiene un rango de referencia entre $52.000 y $78.000, dependiendo del volumen de muestras y de si se requieren ensayos complementarios como límites de Atterberg o contenido de humedad. Le entregamos una cotización exacta al revisar la procedencia de la muestra.
¿Qué normativa chilena exige el análisis granulométrico?
La NCh1508.Of2008 establece la clasificación de suelos para ingeniería y remite directamente a los ensayos NCh 165 y D6913. Además, la NCh433 y la NCh2369 exigen conocer el tipo de suelo para definir el perfil sísmico. En pavimentos, el manual de carreteras del MOP también requiere la curva granulométrica para el diseño de bases y subbases granulares.
¿Puedo usar estos resultados para el diseño de un sistema de drenaje?
Sí, es la aplicación directa. Con la curva granulométrica nosotros le entregamos el D15 y D85 exactos del suelo de su terreno en La Pintana. A partir de esos diámetros, usted puede diseñar el filtro granular o el geotextil adecuado usando los criterios de Terzaghi, evitando la colmatación o la tubificación, problemas muy comunes en los suelos limosos del sector sur de Santiago.
